火力发电原理过程仿真模型地制作

（什么是火力发电仿真模型？演示火力发电过程需要体现什么内容？）

火力发电原理过程仿真模型包括主要设备的结构和工作流程。采用了先进的仿真建模方法和技术，建立了具有自主知识产权的火电厂全工况动态仿真平台。该模型以超超临界燃煤炉机组为原型，涵盖了锅炉系统（包括输煤系统、制粉系统、锅炉本体、风烟系统、除尘、除灰系统、烟气脱硝系统和烟气脱硫系统）、汽轮机热力系统（包括汽轮机本体、凝汽器、凝结水系统、除氧给水系统和循环水系统）、发电机系统和升压站系统，并辅以模型演示了灯光控制系统。该模型可模拟实际运行工况，具有良好的真实性与可重复性。锅炉系统模型的高度由台面至顶棚大约1.8米，占地面积要控制在3m×2m左右。输煤仓与制粉仓均设置于地面上，并位于同一水平面内。采用5台磨煤机直吹式制粉系统（其中2台为钢球磨，3台为中速磨）的锅炉系统，其燃烧方式的仿真显示应具备可通过控制在四角切圆、对冲燃烧和“W”型火焰三种燃烧式之间切换的能力。利用单炉膛倒Π型露天布置，结合全钢架悬吊结构和栅格平台，采用高强度螺栓连接，运用摆动喷嘴实现温度调节，达到平衡通风的效果，同时实现固态排渣。在炉前设置了汽水分离器和膨胀水箱等设备，而在炉后的尾部则安装了两台三分仓转子回转式空气预热器，以实现对空气的预热。

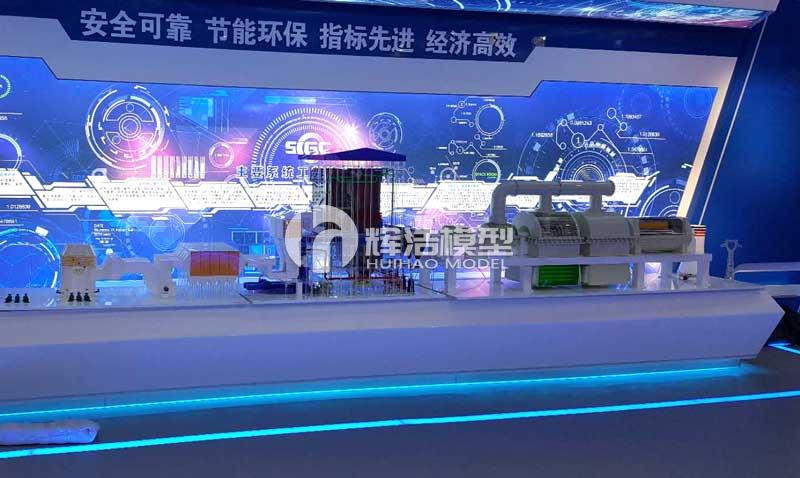

（煤电一体发电流程仿真模型）

1.锅炉系统的模型

该设备由煤炭输送系统、粉末制备系统、锅炉本体、烟气净化系统以及灰尘去除系统构成。其中输煤系统为全厂主要生产环节之一。该锅炉模型由多个部件组成，包括锅炉外观、钢架、回转式空气预热器（2个）、原煤斗（5座）、中速碗式磨煤机（3台）、双进双出钢球磨（2台）、给煤机（5台）、煤斗与给煤机磨煤机的连接管（5条）、磨煤机与炉膛连接管（20条）、汽水分离器（1个）、集中下降管、下联箱、主蒸汽母管、冷再热汽母管、热再热汽母管、一次风机（2台）、二次风机（2台）、引风机（2台）、烟风道以及锅炉内部各级受热面管道。这些设备模型需要经过不同颜色的有机玻璃压制成形，使得炉墙透明，内部结构清晰可见。通过对各部件进行合理简化和假设，建立了完整数学模型。轮机和皮带运输机能够进行仿真模拟以模拟其旋转运动；展示灯光流动的演示，适用于各种水和汽管道；在炉膛中，火焰的照明呈现出一种特殊的状态。

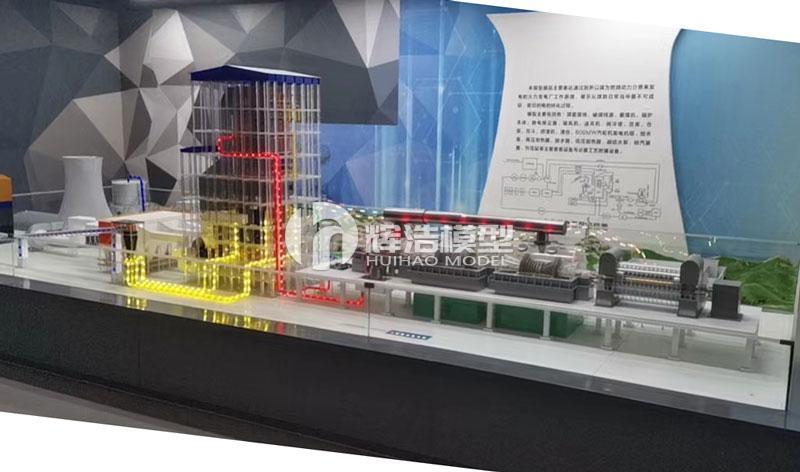

（火力发电原理光电仿真演示模型）

2、模型构建于汽轮机系统之上

汽轮机的系统模型必须由汽轮机本体模型和各热力系统组成构成，其中本体模型包括高压缸、中压缸和低压缸（共计两个），以及前轴承箱和盘车装置等。而热力系统则包括凝汽器、凝结水泵、低压加热器、除氧器、给水泵和高压加热器，以及凝结水管道和给水管道等。

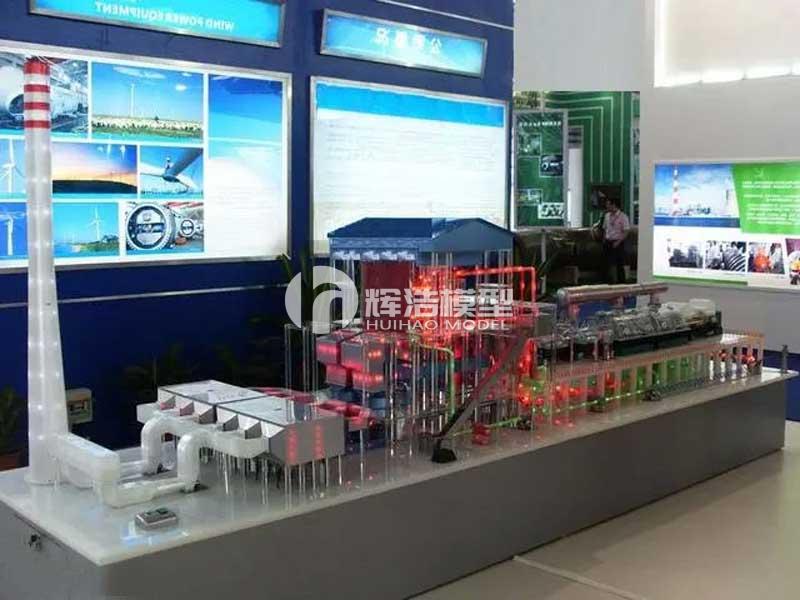

（600MW超临界火力发电机组仿真模型系统）
