土压平衡盾构机模型,盾构机教学模型制作

盾构机是采用盾构法的地铁隧道、公路隧道掘进的设备。盾构机根据掘进地层的不同大致可以分为掘进地层的土压平衡式盾构机、掘进含水地层的泥水式盾构机与掘进岩石地层的TBM盾构机。盾构机是国之重器，我们阅读了包括《全断面隧道掘进机》、《盾构机与掘进机》、《TBM隧道施工》，在制作盾构机模型及展示其结构与理论知识原理方面可以规避很多原则性的错误，可以对理论教学进行深化加强。

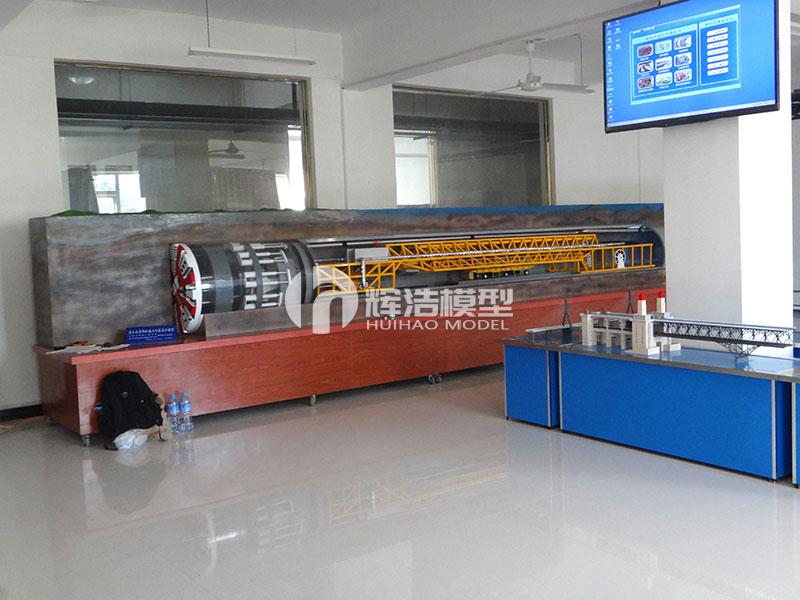

盾构机结构与操作互动模型

（河南工程学院、黄河水院.....）

推杆操作设计：

盾构机的动态由5个操作推杆控制，从左往右：

******个：控制刀头转动，上推与下拉均为转动，自复位后继续转动30秒后停止；

第二个：控制管片拼装机运行，上推为顺时针，下拉为逆时针，自复位为停止动作；

第三个：控制掘进油缸的动作，上推前、中、后盾前进5公分±1公分，下拉后退5公分±1公分（共10公分行程），自复位为停止动作；

第四个：控制螺旋输料机的转动，上推与下拉均为转动，自复位后继续转动30秒后停止；

第五个：控制传送带流水灯带效果，上推与下拉均为通电，自复位后继续转动30秒后停止；

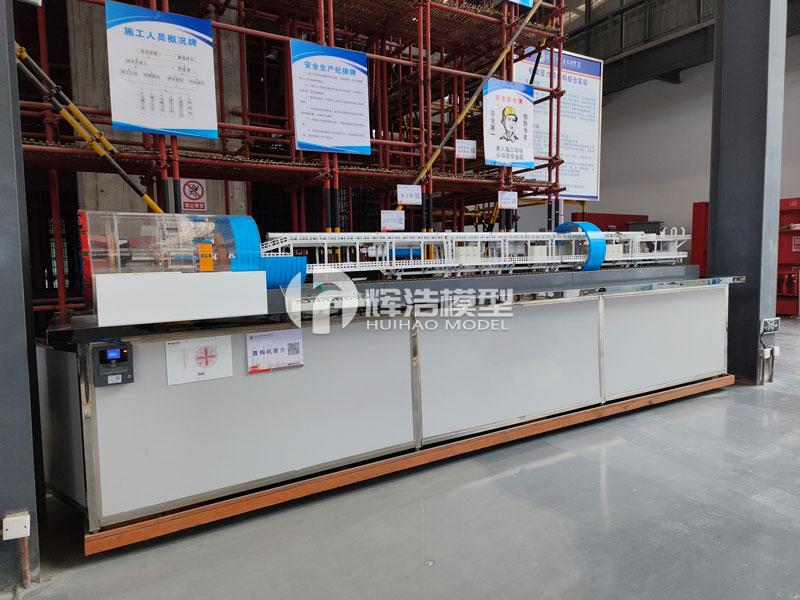

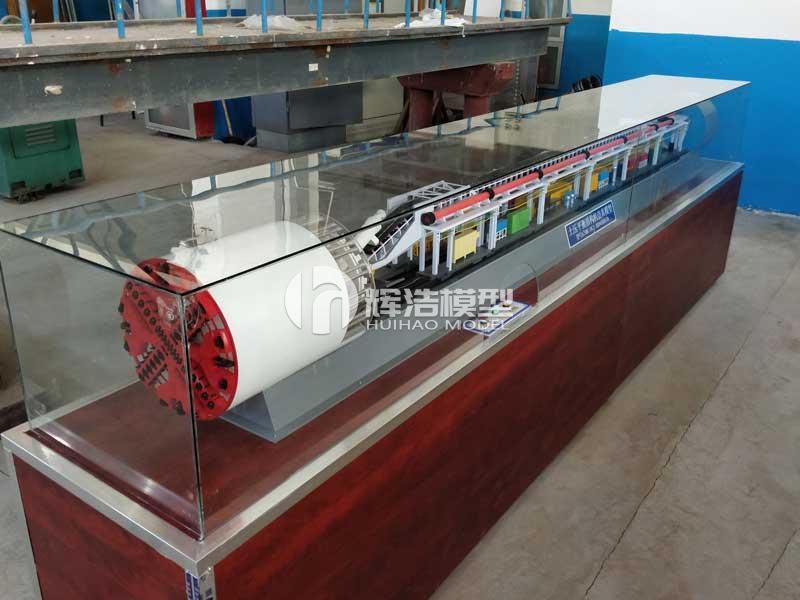

土压平衡盾构机教学模型

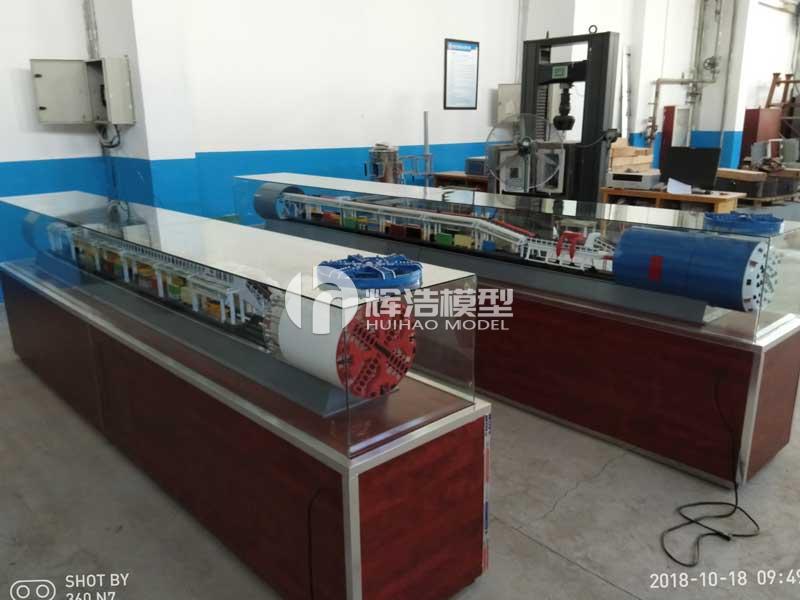

TBM掘进机结构教学模型

（青岛科技大学）

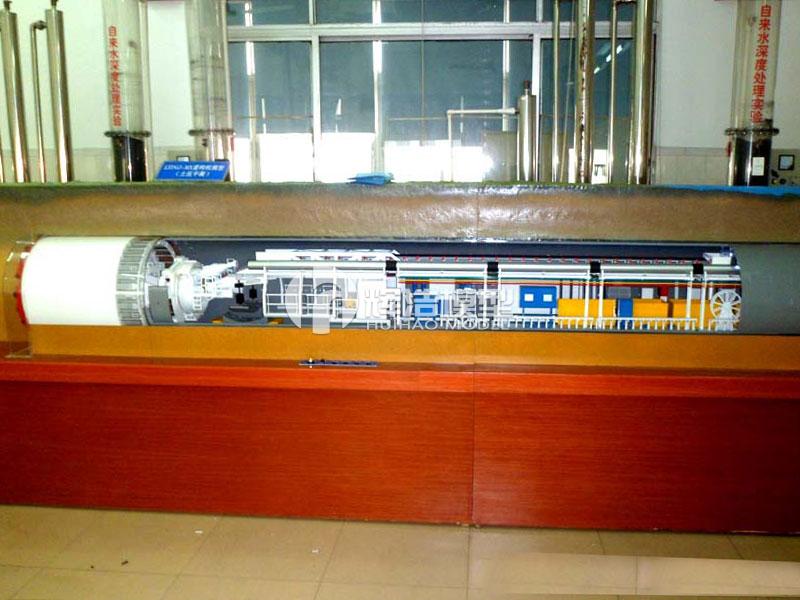

盾构机动态互动模型

（浙江建筑工程职业技术学院）
