船闸模型,升船机模型,水电站过坝建筑物模拟实训装置

（项目地点：浙江大学设计工程及自动化系）

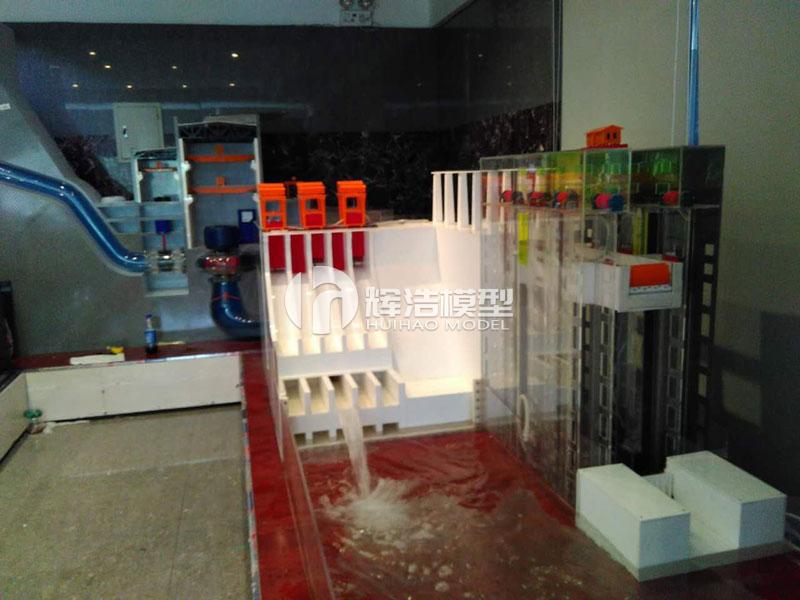

水电站过坝建筑物模拟装置包含垂直升船机在线监测模拟装置与多级船闸在线监测模拟装置，装置设计上下水库并且水库水位能通过循环系统进行自动调节保持稳定水位。装置中安装有监测传感器与可远程控制启闭/启停的闸门电机，数据可实时采集并反馈给程序，程序对被控设备进行控制调节.....

一、垂直升船机在线监测模拟装置

垂直升船机模拟装置能自动调节上下水库的水位库容，保证正确运转演示与实验的进行，下隐蔽设置自动循环管路与循环水泵，水库水位调节根据安装于水库上下游的高精度水位测量仪进行数据采集并反馈给程序，对循环泵进行自动启停控制；本模拟系统采用钢丝绳卷扬全平衡模式仿真升船机，利用电机拉动缆绳，提升升船机平台。电机可远程控制，设置位置到位卡槽，防止提升过高或跌落。

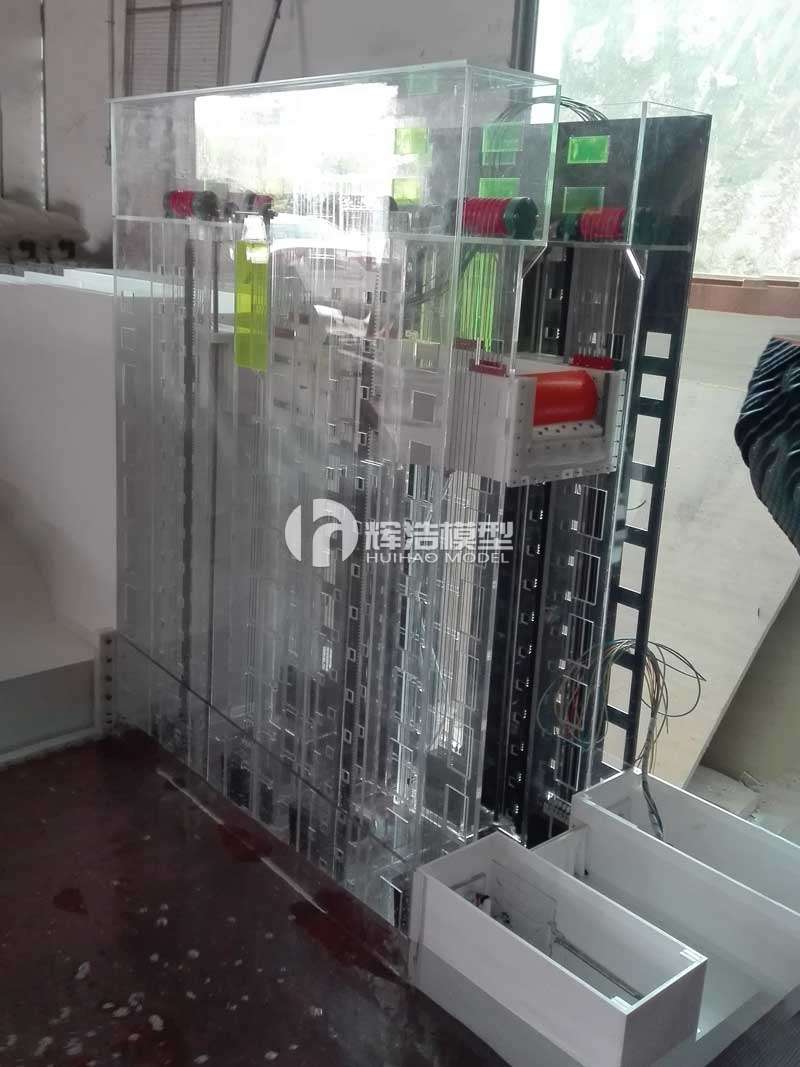

垂直升船机在线监测模拟装置

二、多级船闸在线监测模拟装置

多级船闸装置能自动调节上下水库的水位库容，保证正确运转演示与实验的进行，下隐蔽设置自动循环管路、蓄水箱与循环增压泵；水库水位调节根据安装于水库上下游的高精度水位测量仪进行数据采集并反馈给程序，对循环泵进行自动启停控制；五级船闸船箱内水位连通通过电磁阀的开闭来实现，此部分内部结构没有任何遮拦，水路管道采用透明管道，能明显的看到水流及构造。船闸涉及到的所有闸门、电磁阀均可远程电动控制......

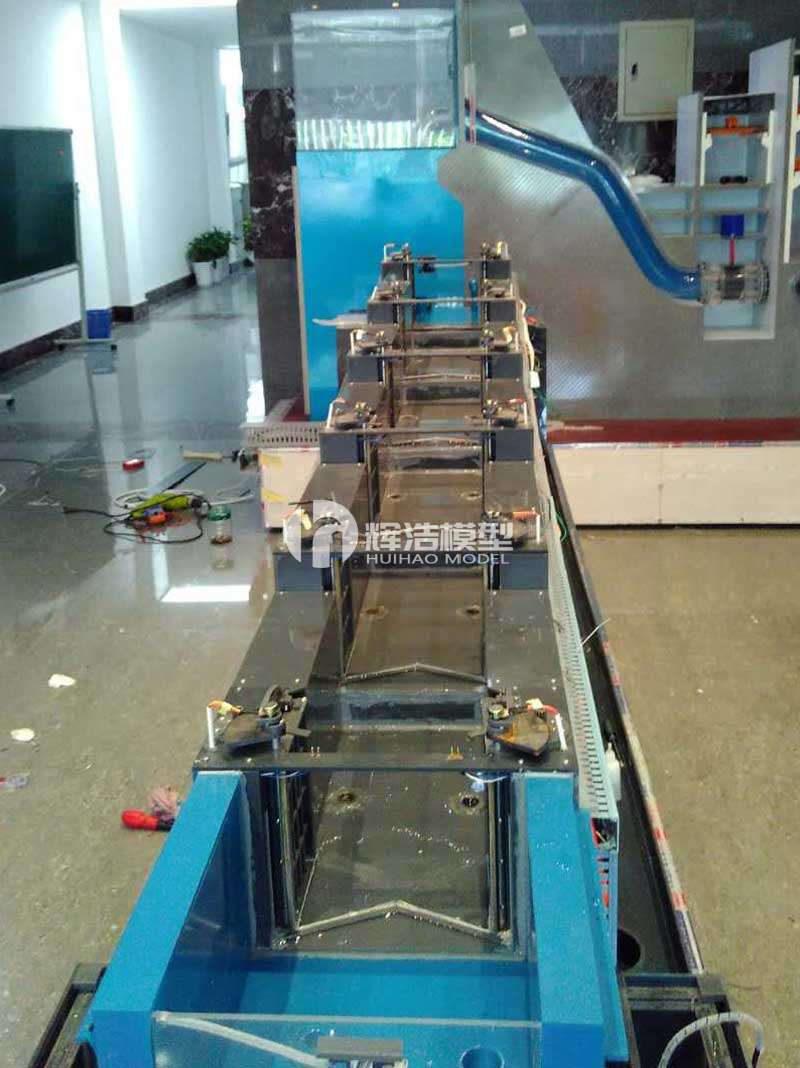

三峡水电站多级船闸在线监测模拟装置
