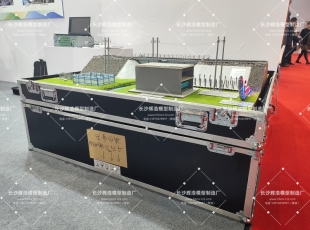

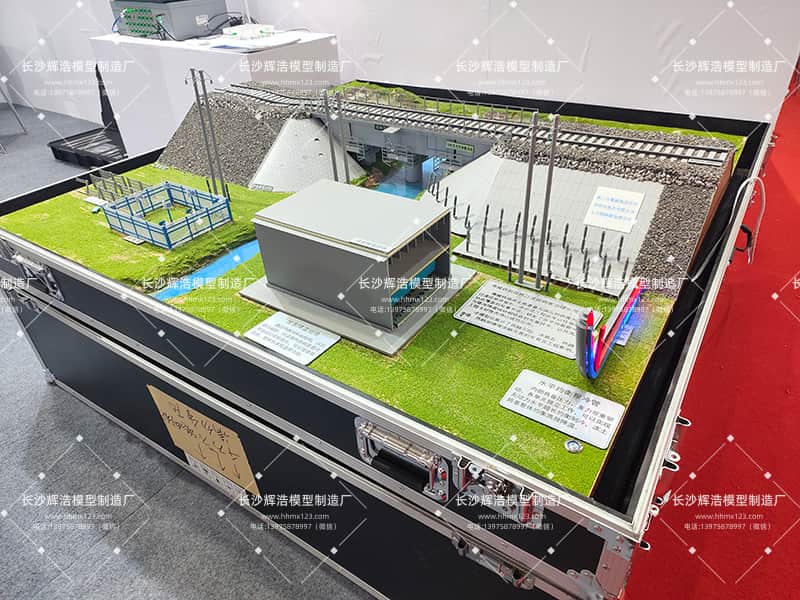

青藏铁路路桥过渡段病害治理模型

一、模型研发背景与目标

针对青藏铁路冻土区路桥过渡段差异变形这一核心病害，本模型以"水平均衡聚冷管+坡面降温组块"新型处置技术为核心，直观展示冻土路基冻融灾害治理效果。模型需精准还原热融沉陷、冻胀丘、热融滑塌、热融湖塘等典型灾害的发育特征，以及梁体顶死、护锥表面深陷等工程病害表现，同时集成分布式光纤测量系统等监测设施，实现"灾害-治理-监测"三位一体的可视化展示。

二、核心技术与结构设计

（一）病害场景还原

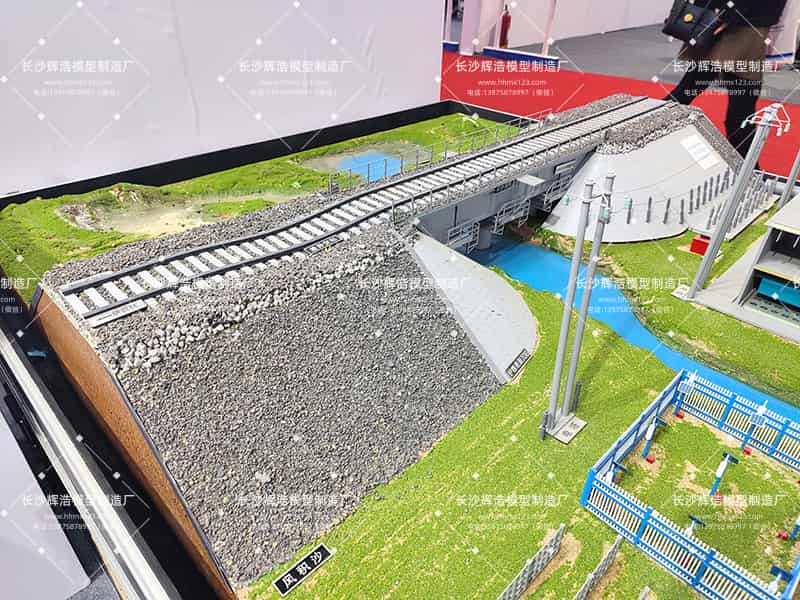

1. 过渡段差异变形区：按1:50比例构建路桥过渡段路基结构，模拟轨道与桥梁衔接处的不均匀沉降，设置可调节高差装置（0-5cm）直观展示差异变形量。

2. 典型冻融灾害模块：

· 热融沉陷区：采用分层透明亚克力材质，内置彩色硅胶模拟不同深度冻土层融沉过程；

· 冻胀丘模型：通过微型气囊充气装置动态演示冻胀变形对路基的抬升作用；

· 热融滑塌与湖塘：设置倾斜坡面与蓝色透明水体模拟，配套LED灯光展示热融边界扩展。

（二）治理技术集成

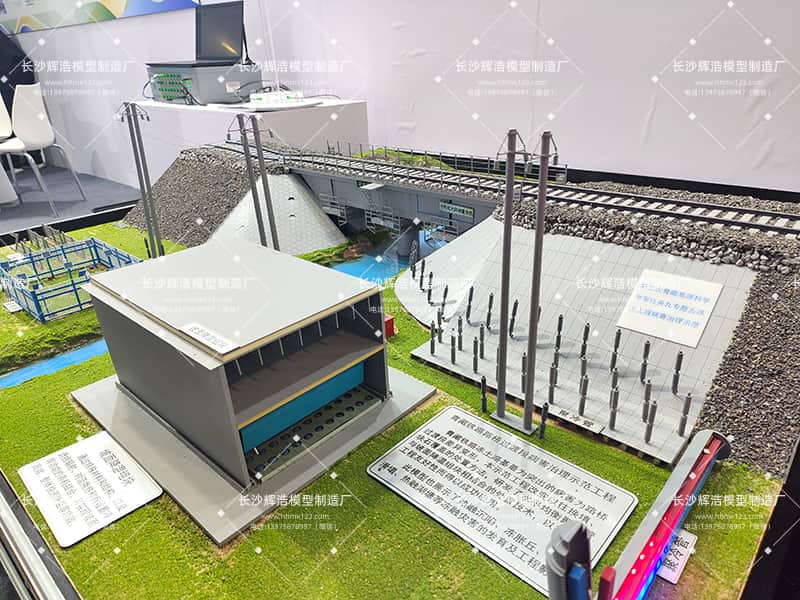

1. 水平均衡聚冷管系统：

· 材质：采用Φ10mm透明亚克力管模拟聚冷管主体，内置蓝色荧光液演示压力-重力双重驱动的无动力制冷循环；

· 结构：按梅花形布置（间距30cm），管段设置独立阀门模拟各单元独立工作状态，配套微型水泵演示工质流动路径；

· 功能标识：通过红（热区）、蓝（冷区）双色灯带展示路基整体均衡降温效果。

2. 坡面降温组块：

· 规格：按比例缩小为44cm×32cm×14.4cm（原2.2m×1.6m×0.72m），采用蜂窝状铝合金框架模拟特殊材料结构；

· 效能演示：集成微型风扇（对流换热）、遮光百叶（遮挡辐射）、相变蓄冷材料（蓝色石蜡模拟），通过温度传感器联动LED屏显示降温效率（模拟-5℃~10℃调控范围）。

（三）监测系统配置

1. 分布式光纤测量系统：沿路基深度方向（0-3m）布设Φ2mm光纤模拟线，连接微型显示器实时显示温度场分布曲线（-15℃~5℃）；

2. 工程监测设施：

· 监测场：布置1:40比例电塔模型（高40cm），塔基连接位移传感器；

· 监测箱：按实际尺寸缩小的铝合金监测箱体（15cm×10cm×8cm），内置模拟数据采集终端；

· 梁体顶死装置：设置刚性连接的桥梁支座模型，通过压力传感器显示顶死作用力（0-10kN模拟量）。

三、模型参数与包装方案

1. 整体规格：航空箱长2.2m×宽1.4m×高0.8m，采用模块化设计；

2. 材质与工艺：主体材料包含铝合金、铜、亚克力与ABS工程塑料等专用模型材料，微型电机、光电材料、优质电子元器件等；

3. 便携包装：配备定制铝合金航空包装箱，内置EVA缓冲内衬与吊装装置，单箱重量≤50kg，满足公路与铁路运输要求。

四、功能实现与展示效果

1. 动态演示：通过PLC控制系统实现以下功能：

· 冻融灾害时序模拟（热融沉陷→冻胀丘→滑塌的联动演示）；

· 聚冷管制冷循环与坡面降温组块的协同工作流程；

2. 数据可视化：配置7英寸触摸屏，实时显示分布式光纤监测数据、路基温度场云图及差异变形量动态曲线；

3. 交互操作：设置物理按键与手机APP双控模式，支持用户自主选择灾害类型、调节治理参数（如聚冷管工质流量）。

五、技术指标与验收标准

1. 精度要求：灾害变形模拟误差≤5%，温度场显示分辨率0.1℃；

2. 耐 久 性：关键运动部件（如气囊、阀门）连续工作寿命≥500次循环；

3. 安全性能：电气系统设置过载电路保护。

本方案通过创新设计将复杂的冻土工程问题转化为直观的物理模型，既保留水平均衡聚冷管的压力-重力驱动、坡面降温组块的多效能协同等技术细节，又通过动态演示与数据监测提升科普与教学价值，为青藏铁路冻土病害治理技术的推广提供重要展示载体。
